裙邊輸送帶是在基石帶（1）的兩側，加上裙邊（2）形成的，見圖9?；鶐瞧胀ㄒ黄叫蛶?，所不同的是帶體比普通帶具有更大的橫向剛度。兩側裙邊為波狀，當輸送帶繞過滾筒或過渡段時，裙邊上部可以自由伸展或壓縮，兩側裙邊之間的帶體中部，可根據需要加上按一定間距布置的橫隔板（3），裙邊與橫隔板形成了輸送物料的“匣”形容器，從而實現大傾角輸送。

裙邊帶既是牽引件以是承載物料構件，橫向剛度要求較高，標準為f/b=0.025，b表示基帶寬，f表示撓度。見圖：

本系列裙邊帶可根據輸送不同物料的特性、輸送量等，選擇普通型、強力型、耐熱、耐高溫（300～500℃裝鎧帶芯）、耐酸、耐寒、鋼絲繩型裙邊帶。

2．基帶

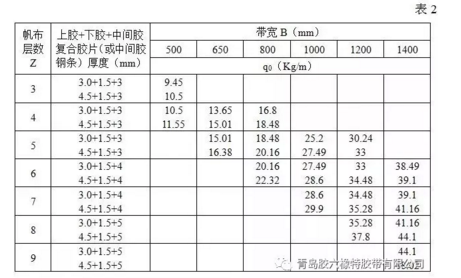

1）  選用帆布型帶芯橡膠輸送帶，帶寬B、層數Z、上下膠中間加強層膠厚度及每米質量見表2。選用滌綸樹脂代替尼帶芯重量也可參照選用。

2）芯層帆布徑向扯斷強力為：滌綸樹脂200Kg/cm層；棉帆布：56Kg/cm層；裝鎧：200/300/400/500/600Kg/cm層。

3）本系列推薦邊裙輸送帶安全系數m=12

3．裙邊

   本系列采用S型裙邊，主要參數及每米質量見表3

4．橫隔板

   （1）本系列按不同傾角，裙邊高選用不同的橫隔板形式，橫隔板形式有T型、C型、TC型、TS型、TCS型。

   （2）橫隔板外形及參數按如下要求選用

a．本系列用于小傾角（0º≤a≤18º）時，一般不采用橫隔板；

b．本系列用于大傾角（18º≤a≤40º）時，應選用T型橫隔板；

c．  本系列用于大傾角（40º≤a≤60º）時，應選用C型橫隔板；

d．本系列用于大傾角（60º≤a≤90º）時，應選用TC型或TCS型橫隔板；

e．  當橫隔板高度h≥280mm時，應選用TS型或TCS型。

（3）本系列各擋邊高推薦采用的橫隔板間距見表5：
